2018年09月29日18時25分 胆振地方中東部 M 4.2
震源情報
| 震源時刻 | 緯度 | 経度 | 深さ | Ｍ |
|---|---|---|---|---|
| 2018年09月29日18時25分54.3秒 | 北緯42度46.2分 | 東経142度00.0分 | 35km | 4.2 |
発震機構解
| 走向 | 傾斜 | すべり角 | Ｐ軸 | Ｔ軸 | Ｎ軸 | ||
|---|---|---|---|---|---|---|---|
| 断層面解１ | 131 | 6 | 72 | 方位 | 57 | 241 | 149 |
| 断層面解２ | 329 | 84 | 92 | 傾斜 | 39 | 51 | 2 |
使用観測点数とスコア
| 観測点数 | 146点 | スコア | 90% |
|---|

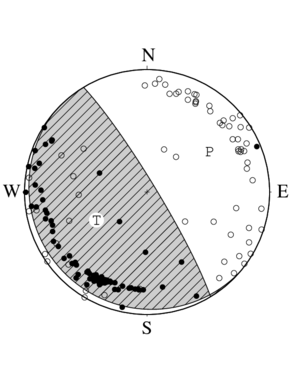

震源球 (下半球等積投影)

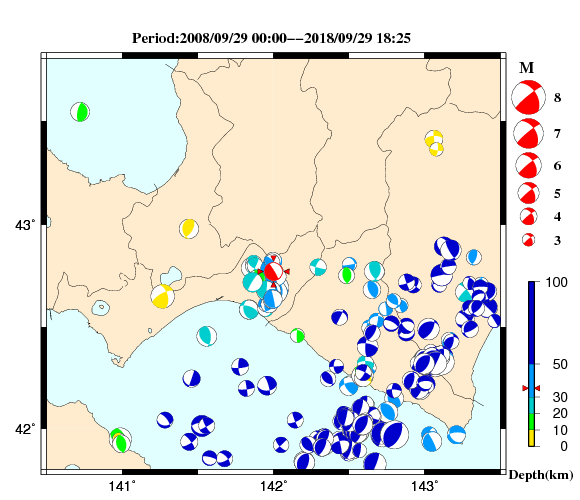

周辺の発震機構解
| 震源時刻 | 緯度 | 経度 | 深さ | Ｍ |
|---|---|---|---|---|
| 2018年09月29日18時25分54.3秒 | 北緯42度46.2分 | 東経142度00.0分 | 35km | 4.2 |
| 走向 | 傾斜 | すべり角 | Ｐ軸 | Ｔ軸 | Ｎ軸 | ||
|---|---|---|---|---|---|---|---|
| 断層面解１ | 131 | 6 | 72 | 方位 | 57 | 241 | 149 |
| 断層面解２ | 329 | 84 | 92 | 傾斜 | 39 | 51 | 2 |
| 観測点数 | 146点 | スコア | 90% |
|---|
本ページ内の図の作成にはGMT(the Generic Mapping tool [Wessel,P.and W.H.F.Smith, Free software helps map and display data,EOS Trans. AGU,72,441,445-446,1991])を使用しています。
