発震機構解の図と断層面の関係を、模型を作って考える
発震機構解の図は、何を表しているのか
発震機構解の図は「震源球」と呼ばれているもので、「断層面」及び「放射される地震波の特性（地震波初動の向き）」を球で表現したものです。本来は立体的であるものを、平面に投影して描いています。気象庁では、下半球投影という手法で投影しています。
ここでは、投影された図から投影前の立体的な断層面への変換作業を具体的なものを使用して行い、下半球投影された震源球から断層面の状況を把握する方法を説明します。
模型を作って、断層面をイメージする
必要なもの
下半球投影で描いた震源球から、断層面のイメージを直感的につかむために、球（透明プラスチック製の半球）と厚紙を用います。（写真１,２）

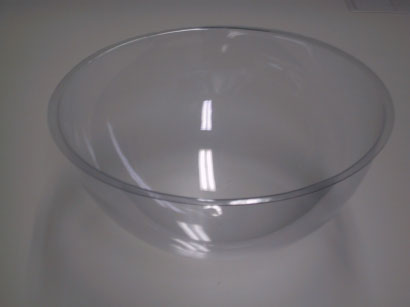

写真１ 使用する透明プラスチック半球
写真２ 一方の端を半球の形に合わせて切った厚紙
準備する
例として、震源球（下半球投影）（写真３）の上に、プラスチック半球を置き（写真４）、厚紙を使って断層面をイメージします。震源球には、白い部分と黒い部分を分ける境界線が２本あります。
この境界線は元の立体的な震源球では面の部分であり節面といいます。実際に動いた断層面はこの２つの節面のどちらかになります。しかし、この図だけからでは、どちらが本当の断層面であるかはわかりません（「初動発震機構解の決め方」の項を参照）。
まずは、中心に近い方の境界線が表す面が断層面であると考えた場合で、イメージします。

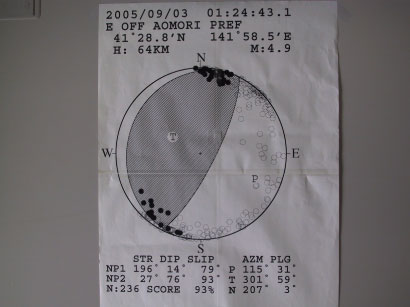

写真３ プラスチック球にあわせて拡大した震源球
写真４ 震源球の上にのせたプラスチック半球
中心に近い境界線が表す面を考える
片側をプラスチック球にきっちりはまるように半円に切った厚紙を差し込みます（写真５）。真上から見て厚紙が、下の震源球の境界線に合うように差し込みます（写真６）。 この厚紙が断層面を表します。この場合は、断層面が水平面からみてかなり急な傾きをもっていることがわかります（写真７）。真上から見ると断層の走向がわかります（写真８）。
写真５ 断層面を表す厚紙を透明球に差し込む
写真６ 厚紙を震源球の境界線とあわせる
写真７ 横から見ると断層面の傾きがわかる
写真８ 上から見ると、断層面の走向がわかる
中心から遠い境界線が表す面を考える
先ほどは、中心に近い方の境界線が断層面で考えたので、今度は中心から遠い方の境界線でイメージします。
先ほどと同じように、厚紙を差し込んで境界線にあわせます（写真９）。すると、今度はかなり傾きのゆるい水平に近い断層面になっていることがわかります（写真１０）。
写真９ 厚紙をもうひとつの境界線とあわせる
写真１０ 写真７と違い、傾きがゆるい面になっている
２つの面の関係
さて、先ほどイメージした２つの面ですが、厚紙を同時に球にさすと、直角に交わることがわかります（写真１１）。
写真１１ ２つの面は直交する
違う形の発震機構解ではどうなるか
別の発震機構解を使って同じように２つの面を厚紙で示しました（写真１２）。この例は、横ずれ型の断層です。
写真１２ 別の発震機構解
まとめ
以上のように、下半球投影で描いた震源球から断層面を思い浮かべる際に、具体のものを利用すると容易になります。慣れてくると、具体のものが無くとも断層面を思い浮かべることが可能となります。
