2013/09/02 14:00 埼玉県さいたま市で発生した竜巻

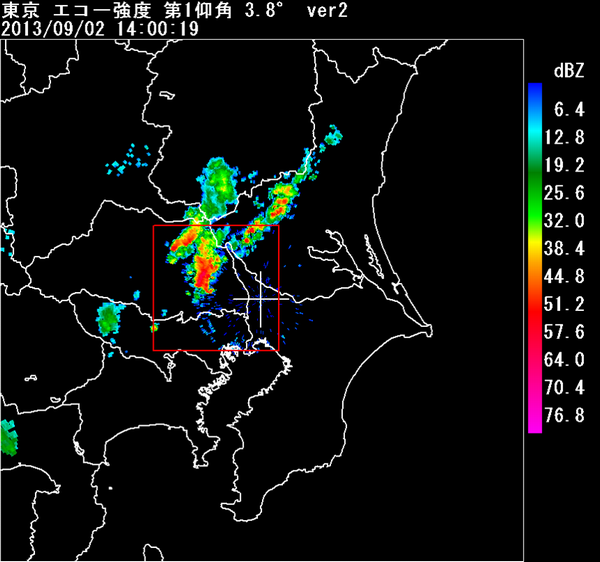

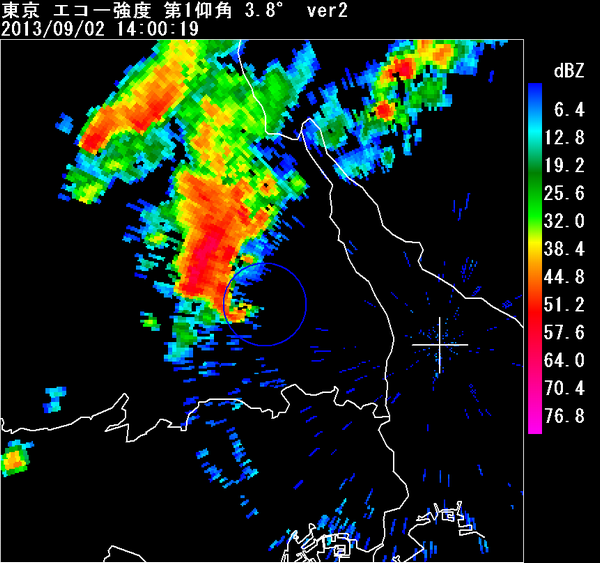

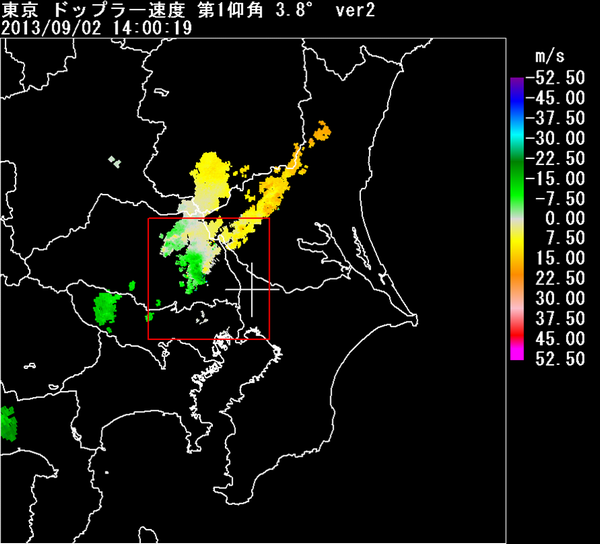

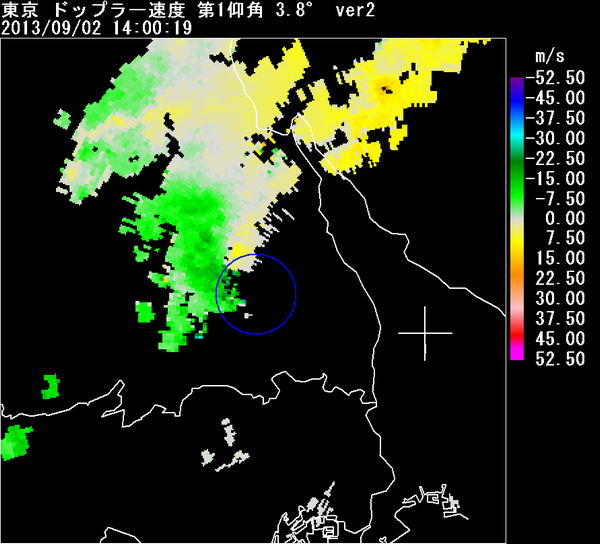

ドップラーレーダーによる解析結果2013年9月2日14時00分頃、埼玉県さいたま市で突風が発生した事例です。東京レーダーで観測した反射強度とドップラー速度の分布図を示します。ドップラー速度の分布図では、突風発生時刻頃から40分ほど、発生位置付近に渦を示すパターンが確認できます。反射強度の分布図では、発達した雨雲が確認でき、フック（かぎ状）エコーが観測されています。 反射強度分布の広域図： 250km四方の広域図（レーダーは中央白十字）。図中の赤枠（60km四方）の中心で突風が発生しました。 （2013/9/2 14:00 仰角3.8° 東京レーダーで観測）  反射強度分布の拡大図：突風発生地点を中心とした60km四方。突風発生位置付近には発達した雨雲が見られ、フックエコーが観測されています。 （2013/9/2 14:00 仰角3.8° 東京レーダーで観測）  ドップラー速度分布の広域図：250km四方の広域図（レーダーは中央白十字）。図中の赤枠（60km四方）の中心で突風が発生しました。 （2013/9/2 14:00 仰角3.8° 東京レーダーで観測）  ドップラー速度分布の拡大図：突風発生地点を中心とした60km四方。突風発生時に付近で渦を示すパターンが確認できます。 （2013/9/2 14:00 仰角3.8° 東京レーダーで観測） |
 |
