2012/10/23 09:30頃 静岡県袋井市で発生した竜巻

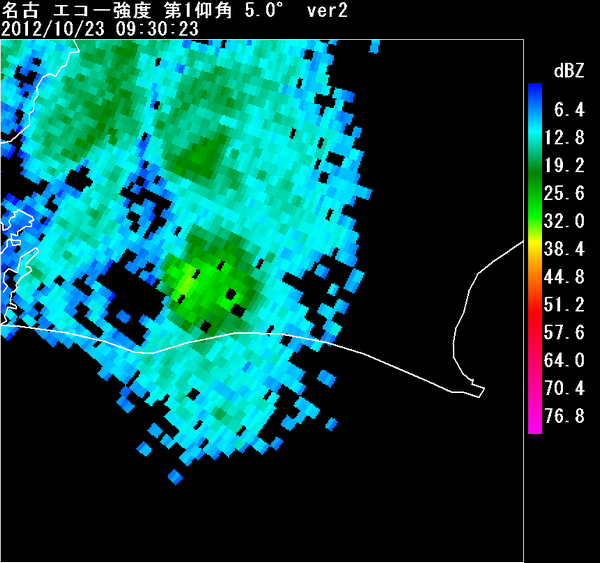

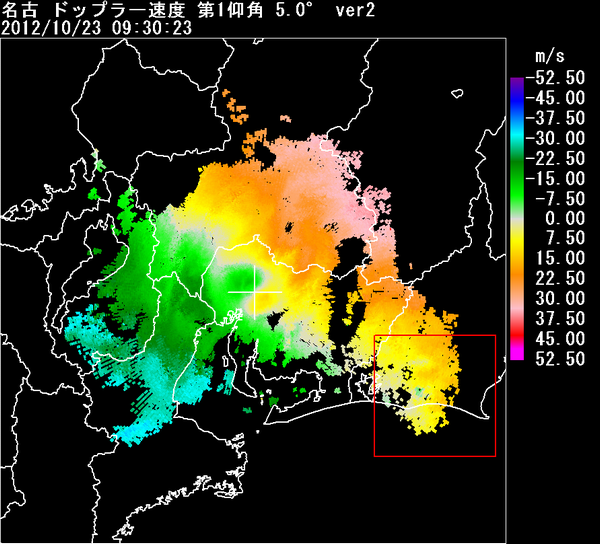

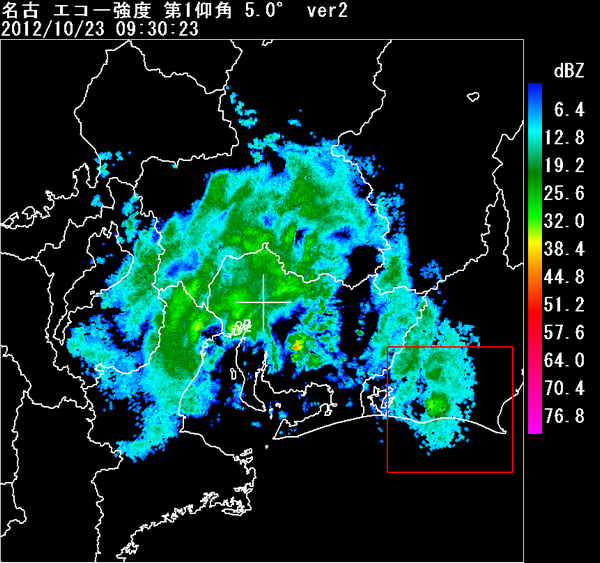

ドップラーレーダーによる解析結果2012年10月23日9時30分頃、静岡県袋井市で突風が発生した事例です。名古屋レーダーで観測した反射強度とドップラー速度の分布図を示します。ドップラー速度の分布図では、突風発生時刻頃、発生位置付近に渦を示すパターンは確認できません。反射強度の分布図では、発達した雨雲が確認できます。 反射強度分布の広域図：250km四方の広域図（レーダーは中央白十字）。図中の赤枠（60km四方）の中心で突風が発生しました。 （2012/10/23 09:30 仰角5.0°名古屋レーダーで観測）  反射強度分布の拡大図：突風発生地点を中心とした60km四方。突風発生位置付近には発達した雨雲が見られます。 （2012/10/23 09:30 仰角5.0°名古屋レーダーで観測）  ドップラー速度分布の広域図：250km四方の広域図（レーダーは中央白十字）。図中の赤枠（60km四方）の中心で突風が発生しました。 （2012/10/23 09:30 仰角5.0°名古屋レーダーで観測）  ドップラー速度分布の拡大図：突風発生地点を中心とした60km四方。突風発生時に付近で渦を示すパターンは確認できません。 （2012/10/23 09:30 仰角5.0°名古屋レーダーで観測） |
 |
|
