平成28年11月22日の福島県沖の地震で発表した津波警報・注意報について

地震の概要

平成28年(2016年)11月22日05時59分、福島県沖の深さ25kmでM7.4の地震が発生した。発震機構(気象庁CMT解)は北西-南東方向に張力軸を持つ正断層型であった。 (地震の詳細は、平成28年11月地震・火山月報(防災編)を参照)

震源要素
震源時刻(日本時間) 震央地名 緯度 経度 深さ Mw
2016年11月22日 05時59分 福島県沖 北緯37度21.2分 東経141度36.2分 25km 7.4 6.9


今回の地震の震央分布図
1997年10月1日~2016年11月30日の期間に発生した、M≧4.0、深さ0~70kmの地震を表示している。 東北地方太平洋沖地震前に発生した地震を+、東北地方太平洋沖地震発生以降に発生した地震を薄い○、2016年11月の地震を濃い○で表示している。図中の細線は水深500mを示す。赤枠は今回の地震を示す。

発表した津波注意報の概要

この地震に対して発表した津波注意報は、以下のとおりである。

発表時刻 概要 発表予報区
11月22日 06時02分 津波警報・注意報発表
津波警報:福島県
津波注意報:青森県太平洋沿岸、岩手県、宮城県、茨城県、千葉県九十九里・外房
津波警報・注意報発表予報区(地図、png形式)
07時26分 津波警報・注意報発表
津波警報:福島県
津波注意報:青森県太平洋沿岸、岩手県、宮城県、茨城県、千葉県九十九里・外房、千葉県内房、伊豆諸島
津波警報・注意報発表予報区(地図、png形式)
08時09分 津波警報・注意報発表
津波警報:宮城県、福島県
津波注意報:青森県太平洋沿岸、岩手県、茨城県、千葉県九十九里・外房、千葉県内房、伊豆諸島
津波警報・注意報発表予報区(地図、png形式)
09時46分 津波警報・注意報発表(津波警報から津波注意報へ切り替え、津波注意報を一部解除)
津波注意報:岩手県、宮城県、福島県、茨城県
津波注意報発表予報区(地図、png形式)
12時50分 津波注意報解除 全ての予報区
津波警報・注意報の発表等で、橙は「津波警報」、黒は「津波注意報」のグレードであることを示す。

津波の観測

各予報区において予測した津波の高さと観測した津波の高さ
津波予報区 予測(津波の高さ) 予報区内で観測した津波の高さの最大
北海道太平洋沿岸東部 津波予報(若干の海面変動) 15cm
北海道太平洋沿岸中部 津波予報(若干の海面変動) 32cm
北海道太平洋沿岸西部 津波予報(若干の海面変動) 23cm
青森県日本海沿岸 津波予報(若干の海面変動) 観測されず
青森県太平洋沿岸 津波注意報(1m) 22cm
岩手県 津波注意報(1m) 79cm
宮城県 津波警報(3m) 144cm
福島県 津波警報(3m) 83cm
茨城県 津波注意報(1m) 49cm
千葉県九十九里・外房 津波注意報(1m) 0.3m※1
千葉県内房 津波注意報(1m) 27cm
東京湾内湾 津波予報(若干の海面変動) 観測されず
伊豆諸島 津波注意報(1m) 0.3m※1
相模湾・三浦半島 津波予報(若干の海面変動) 0.1m※1
静岡県 津波予報(若干の海面変動) 10cm
愛知県外海 津波予報(若干の海面変動) 11cm
三重県南部 津波予報(若干の海面変動) 7cm
和歌山県 津波予報(若干の海面変動) 10cm
徳島県 津波予報(若干の海面変動) 観測されず
高知県 津波予報(若干の海面変動) 観測されず
種子島・屋久島地方 津波予報(若干の海面変動) 観測されず
橙は「津波警報」、黄は「津波注意報」のグレードを示す。
表中の観測値は後日変更される場合がある。
※1 観測単位が0.1mである巨大津波観測計で観測。

詳細は、下記資料をご覧下さい。

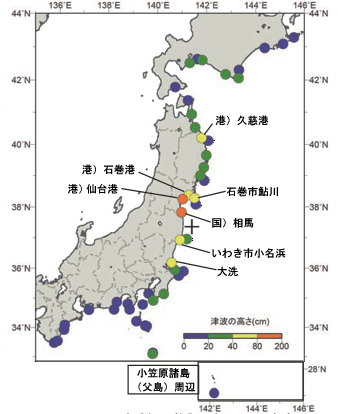

各津波観測施設で観測した津波の最大の高さ(津波を観測した地点のみ表示)
津波観測点で観測した津波の最大の高さ

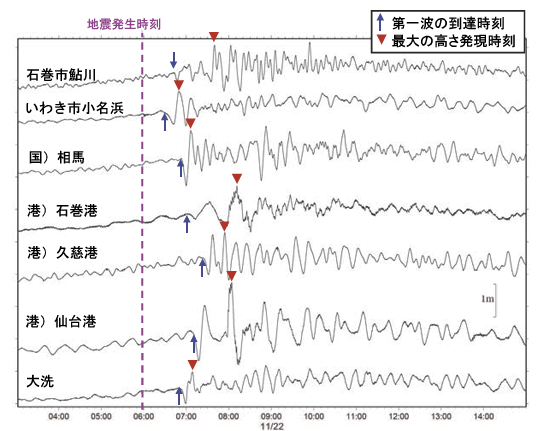

津波観測施設の津波波形
津波観測点で観測した津波
港)は国土交通省港湾局の、国)は国土地理院の津波観測点。

津波予測の評価

地震発生後3分程度で津波警報等を発表し、宮城県については津波注意報と判定したが、仙台港の観測値は高さ予測を上回るものであった。この他、千葉県内房の津波観測点においても、予測よりも高い津波を観測したため、これらの観測状況により津波警報・注意報を順次更新した。 仙台港で観測された津波については、一度福島県の海岸で反射した後、海底地形の影響で仙台湾に回り込んだものであった。また、この地震の発震機構は、津波予報データベースに搭載されていた断層とは走向が異なるものであり、今回の走向では仙台湾で後続波が大きくなる傾向となることがわかった。
